Kuribot - Robot bípedo

KuriBot es un robot de tipo bípedo que tu mismo puedes construir. Tiene una altura de 20 cm., utiliza cuatro servos MG995, una placa Arduino, una placa de Bluetooth y un led matrix 8x8.

En este Blog encontraras el detalle de la construcción, el detalle de todos los elementos, el despiece así como el programa para Arduino que hemos desarrollado para su control y los archivos STL para imprimir en tu impresora 3D todas las piezas de este robot.

El robot se gobierna con una aplicación Android que puedes descargar en Google Play, cuesta menos de un euro, pero puede ser gobernado por cualquier App pues encontraras en este blog las claves (ordenes alfabéticas) para controlar por Bluetooth en el apartado dedicado a programación, en el propio programa encontraras todas las claves necesarias.

KuriBot se puede controlar de tres formas diferentes:

- Mediante controles de movimientos, es posible crear series para crear programación de movimientos
- Mediante control por voz
- Gestos predefinidos,

KuriBot es un estupendo medio para introducirse en la programación de movimientos. Se pueden guardar hasta cinco series de movimientos diferentes en la memoria de la App, por ejemplo puedes crear un programa para que realice un baile definido por ti. Desde la aplicación puedes acceder al manual donde se explican todos los detalles.

LAS PIEZAS DEL ROBOT

Para la instalación de los servos se utilizan estas cinco piezas, el montaje es relativamente sencillo. Debes utilizar tornillos de métrica 3.

Necesitaras cuatro servos y un brazo circular para cada servo.

Debes tener la precaución, antes de instalar los cuatro servos, de colocar su posición a 90 grados.

A continuación colocaremos el cuerpo nº 1

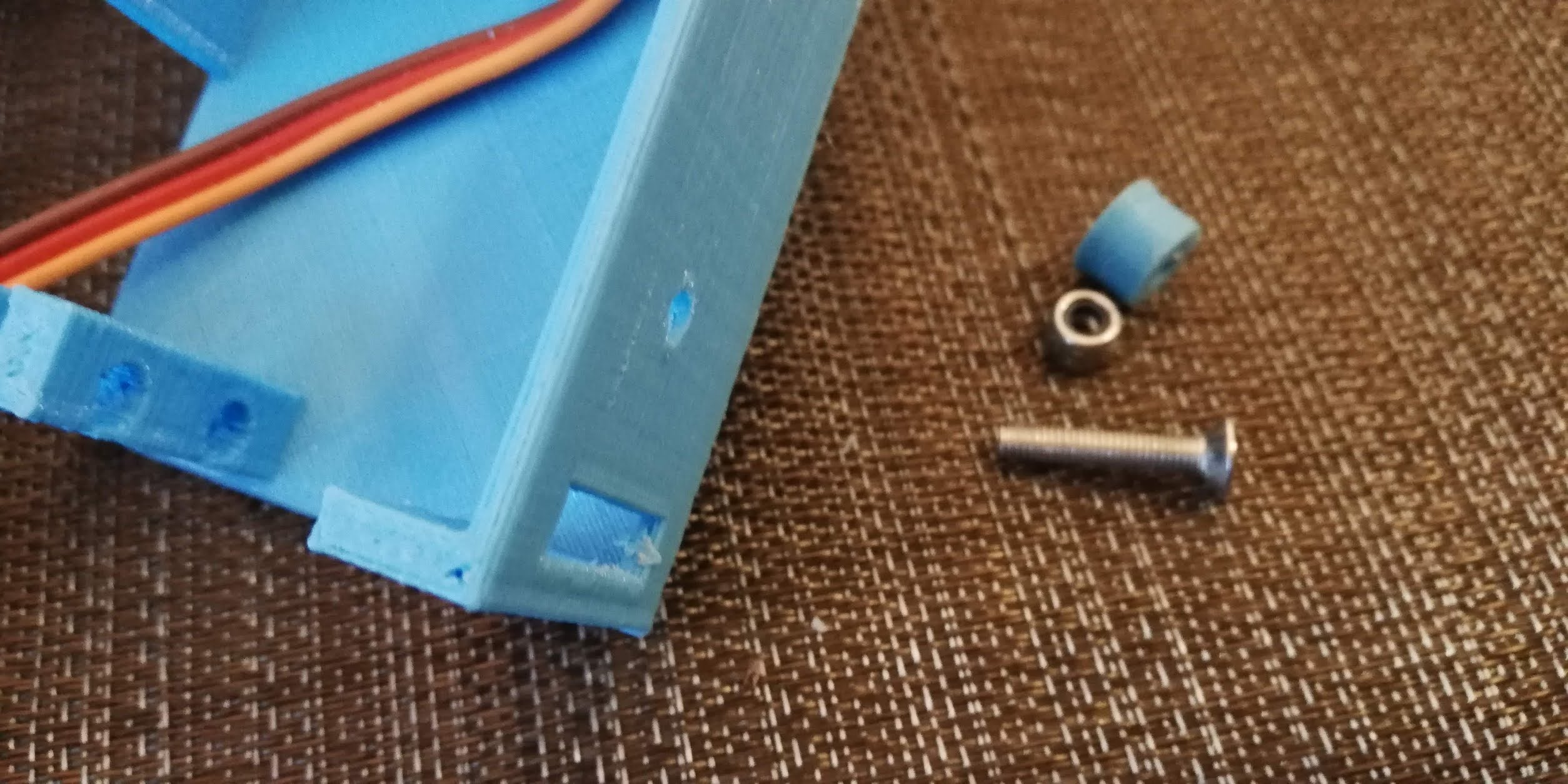

El soporte de los servos dispone de unas ranuras para insertar las tuercas de métrica 3



Sobre el cuerpo nº1 instalaremos el soporte de la placa Arduino. Es posible instalar una placa Uno Arduino o, como en este caso, un shield para una placa Nano

Instalaremos una placa Bluetooth y una led matriz 8 x 8

Y finalmente instalaremos el cuerpo nº 2 que a su vez da soporte al led matriz 8x8

He utilizado una pila de Lipo de 7,4 V y 2000 mAh para alimentar directamente la placa, suficiente para dar energía a los cuatro servos.

ARCHIVOS STL

El robot tiene un total de nueve piezas

Dos pies

Dos piernas

Soporte de servos

Cuerpo nº1

Soporte de cuerpos

Soporte Bluetooth

Cuerpo nº 2

CONEXIONES ELECTRONICAS

Para la conexión de los servos debes colocar tu robot enfrente de ti como en esta imagen

de tal forma que el servo nº 1 será el correspondiente a la cadera de la izquierda, el servo nº 2 será el de la cadera derecha, el servo nº 3 será el del pie de la izquierda y el servo ºn 4 será el del pie de la derecha.

Utilizo la librería  <VarSpeedServo.h>

Los pines de conexión de Arduino son:



Servo nº 1 pin nº  6

Servo nº 2 pin nº  10

Servo nº 3 pin nº  9

Servo nº 4 pin nº  11

Para la conexión del Bluetooth no utilizo los pines clásicos RX y TX de la placa Arduino ya que impide actualizar la programación si están conectados, por tanto utilizo una la librería  <SoftwareSerial.h> y conecto el pin TX de la placa Bluetooth en el pin nº 7 de Arduino y el pin RX en el pin 8

Para el el led de 8x8 he utilizado la librería <LedControlMS.h>, conectando los pines de la siguiente forma:

El pin  DIN lo conecto en el pin nº  4 de Arduino

El pin  CLK en el pin nº  3 de Arduino

El pin  CS en el pin nº 5 de Arduino

Existen varias librerías para utilizar las matriz de leds 8x8, yo he escogido esta por la sencillez de su manejo y porque puedo crear diferentes dibujos mediante series binarias, es muy sencillo, en el futuro tengo previsto hacer un tutorial sobre esta matriz. A modo de ejemplo, si quiero dibujar un corazon escribire esta serie de ceros y unos

00000000

01100110

11111111

11111111

01111110

00111100

00011000

00000000

PROGRAMACION

Este es el sketch completo de Kuribot, selecciona y copia el texto de color  azul y pegalo un un sketch nuevo de tu Arduino

/*

KURIBOT V3

Robot bípedo

@GERMAN ALONSO - Kuritre Game 2020

SE UTILIZAN 9 VALORES PARA CADA SERVO SEPARADOS EN

15 GRADOS ENTRE POSICIONES. SE UTILIZAN TODAS LAS LETRAS MINUSCULAS Y MAYUSCULAS DEL ALFABETO

EXCEPTUANDO LA LETRA Ñ, QUEDAN LIBRES LA W (MINUSCULA) W (MAYUSCULA) Z (MAYUSCULA)

SE UTILIZAN LOS NUMEROS 1-2-3-4 PARA VELOCIDADES

UTILIZAR LA APP : KURIBOT

Se utilizan los códigos de control de esta aplicación

BLUETOOTH

Conexion de cables

         MODULO   ARDUINO

Verde     VCC     5V

Azul      GND     GND

Morado    TXD     RX

Gris      RXD     TX

SERVOS

Conexiones Servo 180º 55:

Marron en el pin GND

Rojo en el pin 5v

Amarillo en el pin de control

     -----------------

     -    0     0    -

     -               -

 1   -----------------  2

        -         -

        -         -        -         -

      ---         ---

       3           4

Notas:

La libreria VarSpeedServo asigna a cada servo tres valores:

1: Giro valores entre 0 y 180.

2: Velocidad, valores entre 1 y 255 velocidad.

3: Esperar a completar las instrucciones anteriores, valores de verdadero (true) o falso (false)



*/

////////////////////////////////////////////////////////////////////////////////////////////////////////MATRIZ LED

#include "LedControlMS.h"

LedControl lc=LedControl(4,3,5,1);

// Los numeros se refieren a que pin de ARDUINO tienes en cada uno de los terminales

// Para el DIN, 3 para el CLK, 5 para el CS y el 1 se refiere a la asignacion de la matriz

byte CORAZON[] = {

B00000000,

B01100110,

B11111111,

B11111111,

B01111110,

B00111100,

B00011000,

B00000000};

byte GO[] = {

B00000000,

B00000000,

B11100111,

B10000101,

B10000101,

B10100101,

B10100101,

B11100111};

byte RIE[] = {

B11000011,

B11000011,

B00011000,

B00011000,

B10000001,

B11000011,

B01111110,

B00111100};

byte STOP[] = {

B11000011,

B11000011,

B00011000,

B00011000,

B00000000,

B00000000,

B01111110,

B00000000};

byte IZQ[] = {

B00011000,

B00001100,

B00000110,

B11111111,

B11111111,

B00000110,

B00001100,

B00011000};

byte DER[] = {

B00011000,

B00110000,

B01100000,

B11111111,

B11111111,

B01100000,

B00110000,

B00011000};

byte ATRAS[] = {

B00011000,

B00111100,

B01111110,

B00011000,

B00001100,

B00000110,

B00000011,

B11111111};

//Cara UNO

byte UNO[] = {

B00001000,

B00011000,

B00111000,

B01011000,

B00011000,

B00011000,

B00011000,

B00011000};

//Cara DOS

byte DOS[] = {

B00011100,

B00100010,

B00100010,

B00000100,

B00001000,

B00010000,

B00100000,

B00111110};

//Cara TRES

byte TRES[] = {

B00011100,

B00100010,

B00100011,

B00001110,

B00001110,

B00100011,

B00100010,

B00011100};

//Cara CUATRO

byte CUATRO[] = {

B00100010,

B00100010,

B00100010,

B00111110,

B00000110,

B00000110,

B00000110,

B00000110};

//Conectado

byte Conectado[] = {

B00000000,

B00000000,

B00111100,

B00100100,

B00111100,

B00000000,

B00000000,

B00000000};

///////////////////////////////////////////////////////////////////////////SERVOS

#include <VarSpeedServo.h>

//////////Crear objeto servo para controlar un servo

//////////Se pueden crer un máximo de ocho objetos servo

VarSpeedServo myservo1;

VarSpeedServo myservo2;

VarSpeedServo myservo3;

VarSpeedServo myservo4;

/////////Se declaran los pin digitales que utilizará cada servo

const  int servoPin1 = 6 ;     //Cadera izquierda

const  int servoPin2 = 10 ;    //Cadera derecha

const  int servoPin3 = 9 ;     //Pie izquierdo

const  int servoPin4 = 11 ;    //Pie derecho

//////////////////////////////////////////////////////////////////////COMUNICACION BLUETOOTH

#include <SoftwareSerial.h>

int bluetoothTx = 7; //Corresponde a la patilla Tx del modulo

int bluetoothRx = 8;

SoftwareSerial bluetooth(bluetoothTx, bluetoothRx);

////////////////////////////////////////////////////////////////////////COMUNICACION SERIAL

//Variable en la que se asignara la señal recibida

int estado;

/////////////////////////////////////////////////////////////////////Velocidad inicial del movimiento de los servos

int vel=30;

int pausa=500;

////////////////////////////////////////////////////////////////////////.................INICIO VOID SETUP

void  setup () {

////////////////////////////////////////////////////////////// Setup matrix led

lc.shutdown(0,false);

lc.setIntensity(0,2);// La valores estan entre 1 y 15

lc.clearDisplay(0); //Display apagado

///////////////////////////////////////////////////////////////////////Parametros del puerto serie

Serial.begin(9600);

//Configurar la conexión serie de Bluetooth con Android

bluetooth.begin(9600);



/////////////////////////////////////////////////////////////////7////Se aplica cada objeto servo a un pin

myservo1. attach (servoPin1);

myservo2. attach (servoPin2);

myservo3. attach (servoPin3);

myservo4. attach (servoPin4);

}

////////////////////////////////////////////////////////////////////////..................................INICIO VOID LOOP

void  loop () {

Representar(STOP,0);



////////////////////////////////////////////////////////////////////////Recepcion y asignacion de la señal

if(Serial.available()>0)

  {

  estado = Serial.read();

  }

////////////////////////////////////////////////////////////////////////////Recepcion de la orden por Bluetooth

if(bluetooth.available()>0 )

  {

  estado = bluetooth.read();

  Representar(Conectado,0);

  }

////////////////////////////////////////////////////////////////////////////Definicion de tres Velocidades distintas

///////////////////////////////Velocidad muy lenta

if  (estado=='1')

  {

vel = 30;

Representar(UNO,0);

  }



////////////////////////////////////Velocidad lenta

if  (estado=='2')

  {

vel = 50;

Representar(DOS,0);

  }

///////////////////////////////////////Velocidad media

if  (estado=='3')

  {

vel = 100;

Representar(TRES,0);

  }

////////////////////////////////////////////Velocidad rápida

if  (estado=='4')

  {

vel = 150;

Representar(CUATRO,0);

  }

/////////////////////////////////////////////////////////////////////////MOVIMIENTOS

////////////////////////////////////////STOP Alineacion de todos los seervos s 90 grados

if(estado=='c')

    {

Representar(STOP,0);

myservo1.write ( 90 , 50 , false );

delay (pausa);

myservo2.write ( 90 , 50 , false );

delay (pausa);

myservo3.write ( 90 , 150 , false );

delay (pausa);

myservo4.write ( 90 , 150 , true );

estado=0;

     }

////////////////////////////////////////CAMINAR AL FRENTE

if(estado=='a')

    {

Representar(RIE,0);

myservo4.write ( 60 , vel , true );

myservo3.write ( 60 , vel , true );

myservo1.write ( 60 , vel , true );

myservo2.write ( 60 , vel , true );

myservo4.write ( 90 , vel , true );

myservo3.write ( 120 , vel , true );

myservo4.write ( 120 , vel , true );

myservo1.write ( 90 , vel , true );

myservo2.write ( 90 , vel , true );

myservo3.write ( 90 , vel , true );

myservo4.write ( 90 , vel , true );

     }



//////////////////////////////////////CAMINAR HACIA ATRAS

if(estado=='e')

    {

Representar(ATRAS,0);

myservo4.write ( 60 , vel , true );

myservo3.write ( 60 , vel , true );

myservo1.write ( 120 ,vel , true );

myservo2.write ( 120 ,vel , true );

myservo4.write ( 90 , vel , true );

myservo3.write ( 120 , vel , true );

myservo4.write ( 120 , vel , true );

myservo2.write ( 90 , vel , true);

myservo1.write ( 90 , vel , true );

myservo3.write ( 90 , vel , true );

myservo4.write ( 90 , vel , true );

    }

/////////////////////////////////////////GIRO SOBRE LA IZQUIERDA

if(estado=='b')

    {

Representar(IZQ,0);

vel = 50;

myservo3.write ( 135, vel , true );

myservo4.write ( 120,vel , true );

myservo2.write ( 120, vel , true );

myservo3.write ( 75 , vel , true );

myservo4.write ( 60 , vel , true );

myservo2.write ( 90 , vel , true );

myservo4.write ( 90 , vel , true );

myservo3.write ( 90 , vel , true );

vel = 30;

    }

///////////////////////////////////////////GIRO SOBRE LA DERECHA

if(estado=='d')

    {

Representar(DER,0);

vel = 50;

myservo3.write ( 120 , vel , true );

myservo4.write ( 120 , vel , true );

myservo2.write ( 60 , vel , true );

myservo3.write ( 90 , vel , true );

myservo4.write ( 60 , vel , true );

myservo3.write ( 60 , vel , true );

myservo2.write ( 90 , vel , true );

myservo4.write ( 90 , vel , true );

myservo3.write ( 90 , vel , true );

vel = 30;

    }

/////////////////////////////////////////////BAILE1

if(estado=='f')

    {

Representar(CORAZON,0);

myservo4.write ( 115 , vel , true );

myservo3.write ( 55 , vel , true );

myservo4.write ( 90 , vel , true );

myservo3.write ( 90 , vel , true );

myservo3.write ( 55 , vel , true );

myservo4.write ( 115 , vel , true );

myservo3.write ( 90 , vel , true );

myservo4.write ( 90 , vel , true );

    }



///////////////////////////////////////////////BAILE 2

if(estado=='g')

    {

Representar(CORAZON,0);

myservo1.write ( 65 , vel , false );

myservo2.write ( 65 , vel , true );

myservo1.write ( 115 , vel , false );

myservo2.write ( 115 , vel , true );

myservo1.write ( 90 , vel , false );

myservo2.write ( 90 , vel , true );

    }

////////////////////////////////////////////////BAILE 3

if(estado=='h')

    {

Representar(CORAZON,0);

myservo3.write ( 135 , vel , true );

myservo4.write ( 120 , vel , true );

myservo4.write ( 90 , vel , true );

myservo3.write ( 90 , vel , true );

myservo4.write ( 60 , vel , true );

myservo3.write ( 60 , vel , true );

myservo3.write ( 90 , vel , true );

myservo4.write ( 90 , vel , true );

    }

/////////////////////////////////////////////////PUNTERAS

if(estado=='i')

    {

Representar(CORAZON,0);

myservo4.write ( 45 , vel , false);

myservo3.write ( 135 , vel , true );

myservo4.write ( 90 , vel , false);

myservo3.write ( 90 , vel , true );

    }

///////////////////////////////////////////////////zigzag

if(estado=='j')

    {

Representar(CORAZON,0);

myservo2.write ( 120, vel , false );

myservo1.write ( 60 , vel , true );

myservo2.write ( 90 , vel , false);

myservo1.write ( 90 , vel , true );

    }

////////////////////////////////////////////////SALUDA PIE IZQUIERDO

if(estado=='k')

    {

Representar(CORAZON,0);

vel = 50;

myservo3.write ( 135 , vel , true );

myservo4.write ( 135 , vel , true );

myservo3.write ( 60 , vel , true );

myservo3.write ( 120 , vel , true );

myservo3.write ( 60 , vel , true );

myservo3.write ( 90 , vel , true );

myservo4.write ( 90 , vel , true );

    }

////////////////////////////////////////////////SALUDA PIE DERECHO

if(estado=='l')

    {

Representar(CORAZON,0);

vel = 50;

myservo4.write ( 60 , vel , true );

myservo3.write ( 60 , vel , true );

myservo4.write ( 120 , vel , true );

myservo4.write ( 60 , vel , true );

myservo4.write ( 120 , vel , true );

myservo4.write ( 90 , vel , true );

myservo3.write ( 90 , vel , true );

    }

////////////////////////////////////////////INCLINATE IZQUIERDA

if(estado=='m')

    {

Representar(CORAZON,0);

myservo4.write ( 45 , vel , true );

myservo3.write ( 75 , vel , true );

myservo3.write ( 90 , vel , true );

myservo4.write ( 90 , vel , true );

    }

/////////////////////////////////////////////INCLINATE DERECHA

if(estado=='w')

    {

Representar(CORAZON,0);

myservo3.write ( 135 , vel , false );

myservo4.write ( 120 , vel , true );

myservo4.write ( 90 , vel , true );

myservo3.write ( 90 , vel , true );

    }

///////////////////////////////////////////////MOVIMIENTOS PARA SERVO Nº 1

if(estado=='n')

    {

myservo1.write (30,vel,false);

    }

if(estado=='o')

    {

myservo1.write (45,vel,false);

    }

if(estado=='p')

    {

myservo1.write (60,vel,false);

    }

if(estado=='q')

    {

myservo1.write (75,vel,false);

    }

if(estado=='r')

    {

myservo1.write (90,vel,false);

    }

if(estado=='s')

    {

myservo1.write (105,vel,false);

    }

if(estado=='t')

    {

myservo1.write (120,vel,false);

    }

if(estado=='u')

    {

myservo1.write (135,vel,false);

    }

if(estado=='v')

    {

myservo1.write (150,vel,false);

    }

/////////////////////////////////////////////////MOVIMIENTOS PARA SERVO Nº 2

if(estado=='x')

    {

myservo2.write (30,vel,false);

    }

if(estado=='y')

    {

myservo2.write (45,vel,false);

    }

if(estado=='z')

    {

myservo2.write (60,vel,false);

    }

if(estado=='A')

    {

myservo2.write (75,vel,false);

    }

if(estado=='B')

    {

myservo2.write (90,vel,false);

    }

if(estado=='C')

    {

myservo2.write (105,vel,false);

    }

if(estado=='D')

    {

myservo2.write (120,vel,false);

    }

if(estado=='E')

    {

myservo2.write (135,vel,false);

    }

if(estado=='F')

    {

myservo2.write (150,vel,false);

    }

//////////////////////////////////////////////MOVIMIENTOS PARA SERVO Nº 3

if(estado=='G')

    {

myservo3.write (30,vel,false);

    }

if(estado=='H')

    {

myservo3.write (45,vel,false);

    }

if(estado=='I')

    {

myservo3.write (60,vel,false);

    }

if(estado=='J')

    {

myservo3.write (75,vel,false);

    }

if(estado=='K')

    {

myservo3.write (90,vel,false);

    }

if(estado=='L')

    {

myservo3.write (105,vel,false);

    }

if(estado=='M')

    {

myservo3.write (120,vel,false);

    }

if(estado=='N')

    {

myservo3.write (135,vel,false);

    }

if(estado=='O')

    {

myservo3.write (150,vel,false);

    }

/////////////////////////////////////////////MOVIMIENTOS PARA SERVO Nº 4

if(estado=='P')

    {

myservo4.write (30,vel,false);

    }

if(estado=='Q')

    {

myservo4.write (45,vel,false);

    }

if(estado=='R')

    {

myservo4.write (60,vel,false);

    }

if(estado=='S')

    {

myservo4.write (75,vel,false);

    }

if(estado=='T')

    {

myservo4.write (90,vel,false);

    }

if(estado=='U')

    {

myservo4.write (105,vel,false);

    }

if(estado=='V')

    {

myservo4.write (120,vel,false);

    }

if(estado=='X')

    {

myservo4.write (135,vel,false);

    }

if(estado=='Y')

    {

myservo4.write (150,vel,false);

    }

///////////////////////////////////////////////////////////////////////////7//////////////////...............FIN VOID LOOP

}

////////////////////////////////////////////////////////////////////////////////////FUNCIONES VOID

////////Definicion de la funcion para representar las figuras

////////Funcion para la representacion de bytes de datos para una matriz de 8x8

void Representar(byte *Datos,int retardo)

{

  for (int i = 0; i < 8; i++)

  {

     lc.setColumn(0,i,Datos[7-i]);

  }

  delay(retardo);

}



Te puedo asegurar que disfrutaras con la construcción, es relativamente sencillo,



COMPRAS Y ENCARGOS

Los archivo STL están disponible mediante el pago de 10 euros, se puede realizar el pago a través de PayPal o Bizum, contacta conmigo en 29german@gmail.com

Si deseas obtener las piezas ya impresas te las puedo enviar mediante el pago de 30 euros incluidos gastos de envió a la península, si tienes dudas o alguna pregunta en 29german@gmail.com

Si compras los archivos STL o me encargas la impresión de las piezas te regalaré la App KuriBot

BRAZO ROBOTICO - PARTE Nº 5: APLICACIONES

En Kuritre hemos diseñado dos aplicaciones Android para el gobierno del brazo robótico, disponibles en nuestra tienda en Google Play:

KuriArm1 y KuriArm2

La primera es una versión gratuita de KuriArm2.

La versión gratuita solo dispone de una forma de gobierno del brazo mediante botones, sin embargo la versión de pago dispone de tres formas de control diferentes, incluida la posibilidad de programar acciones concretas para el brazo robótico:

Control nº 1: Control del brazo mediante botones (es la común a las dos versiones).

Control nº 2: Control del brazo mediante botones en formato deslizante.

Control nº 3: Programación de un conjunto de movimientos para realizar tareas concretas. Se dispone la posibilidad de programar hasta cinco acciones diferentes que pueden ser modificadas en cualquier momento. La app no tiene pre-cargada ninguna acción.

El precio de la App es solo de 1€. Gracias a esta aportación colaboras en el desarrollo de nuevos proyectos Arduino y Robótica

Cliquea en los títulos para descargar la aplicación que desees en tu Smartphone

Enlace KuriArm1:  aqui

Enlace KuriArm2:  aqui

En KuritreGame estamos volcados en el proyecto KuriArm porque sabemos

que ayudando al desarrollo de la cultural Maker, ayudamos al desarrollo

de las personas.

Queremos ayudar en la fabricación, la distribución y compartir tecnología. Utilizamos solo programas, tecnología, aplicaciones, sistemas y

plataformas Open Source.

 Creemos en el patrimonio tecnológico de la humanidad. Creamos aplicaciones educativas para enseñar a programar Android sin ideas previas en programación, utilizando App Inventor, visita nuestra tienda en:

Google Play

(cliquea en el enlace)

¿Te ha gustado este tutorial?

Colabora con nosotros y haz una donación:

DONAR

BRAZO ROBOTICO - PARTE Nº 4: PROGRAMACION

La programación de la placa Arduino que gobierna el brazo robótico es bastante sencilla.

Se compone de:

1.- Una librería de comunicación SoftwareSerial.h Utilizamos habitualmente esta librería para dejar libres los pines 0 y 1 para la comunicación "serial".

2.- Una rutina que analiza la señal recibida por Bluetooth. Discrimina que la señal sea mas grande que de un dígito, y si es cierta, la descompone para mover los diferentes servos. Por ejemplo: desde el Smartophone, utilizando cualquiera de las dos app que hemos desarrollado (KuriArm1 y KuriArm2), se envía la orden de mover la base del brazo a la posición de 45 grados, realmente la orden que se envía es el número 1045, este número lo recibe la placa Arduino a través del Bluetooth, el programa descompone el número y mueve el servo nº 1 a la posición de 45º.

PROGRAMA

/*KURIARM
 * Control de un brazo robotico de 4 ejes
 * Controlado mediante la aplicación creada con AppInventor: KuriArm1 y KuriArm2
 */


#include <SoftwareSerial.h>

#include <Servo.h>
Servo myservo1, myservo2, myservo3, myservo4;

int bluetoothTx = 10;
int bluetoothRx = 11;

SoftwareSerial bluetooth(bluetoothTx, bluetoothRx);

void setup()
{
  myservo1.attach(3);
  myservo2.attach(5);
  myservo3.attach(6);
  myservo4.attach(9);

  //Se ponen los servos en posición de reposo o neutra
  myservo1.write(90);
  myservo2.write(90);
  myservo3.write(90);
  myservo4.write(90);

  //Configura la conexión serial usb con el ordenador
  Serial.begin(9600);

  //Configurar la conexión serie de Bluetooth con Android
  bluetooth.begin(9600);
}

void loop()
{
  //Recepcion de la orden por Bluetooth
  if(bluetooth.available()>= 2 )
  {
    unsigned int servopos = bluetooth.read();
    unsigned int servopos1 = bluetooth.read();
    unsigned int realservo = (servopos1 *256) + servopos;
    Serial.println(realservo);

    if (realservo >= 1000 && realservo <1180){
    int servo1 = realservo;
    servo1 = map(servo1, 1000,1180,0,180);
    myservo1.write(servo1);
    Serial.println("servo 1 ON");
    delay(10);

    }

    if (realservo >=2000 && realservo <2180){
      int servo2 = realservo;
      servo2 = map(servo2,2000,2180,0,180);
      myservo2.write(servo2);
      Serial.println("servo 2 On");
      delay(10);

    }

    if (realservo >=3000 && realservo < 3180){
      int servo3 = realservo;
      servo3 = map(servo3, 3000, 3180,0,180);
      myservo3.write(servo3);
      Serial.println("servo 3 On");
      delay(10);
    }
    if (realservo >=4000 && realservo < 4180){
      int servo4 = realservo;
      servo4 = map(servo4, 4000, 4180,0,180);
      myservo4.write(servo4);
      Serial.println("servo 4 On");
      delay(10);
    }

  }

}

Descarga la aplicación para el control
del brazo robótico
AQUI

¿Te ha gustado este tutorial?

Colabora con nosotros y haz una donación:

DONAR
